Kläranlage Borken

Erneuerung des Belüftungssystems

Die Kläranlage ist mit ihren zwei parallel beschickten Carrousel-Becken, die ein Gesamtvolumen von 16 000 Kubikmetern aufweisen, auf 130 000 Einwohner im Einzugsgebiet ausgelegt. Im Rahmen dieses Projekts haben wir das Belüftungssystem der Anlage erneuert.

Vor dem Umbau war die Belüftung – auch des Prozesswasserspeichers – mit Drehkolbengebläsen realisiert.

Belüftung Belebungsbecken

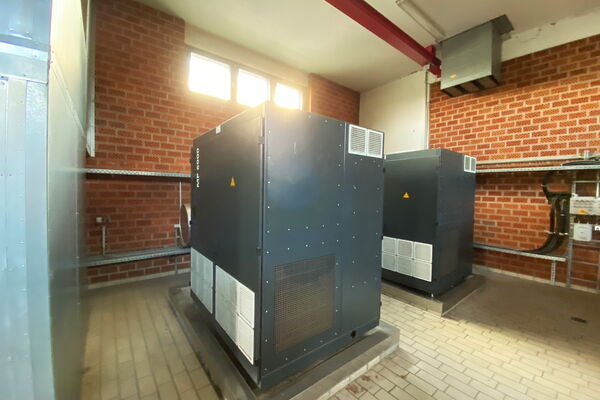

Im Rahmen der Erneuerung haben wir uns dazu entschieden, die Belüftung zu entkoppeln. Bei der Belüftung der Belebungsbecken setzten wir auf Turboverdichter. Die bestehenden Drehkolbengebläse wurden durch drei magnetgelagerte Turboverdichter ersetzt.

Belüftung Prozesswasserspeicher

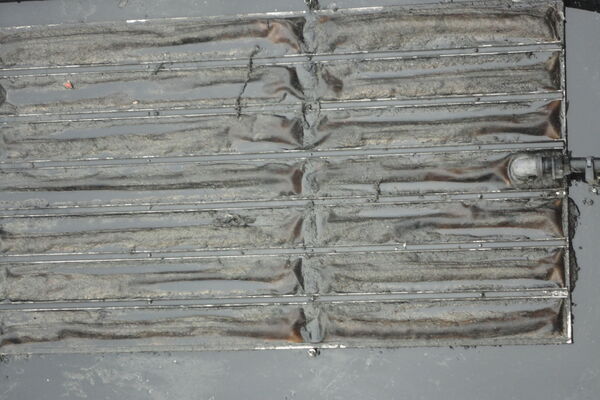

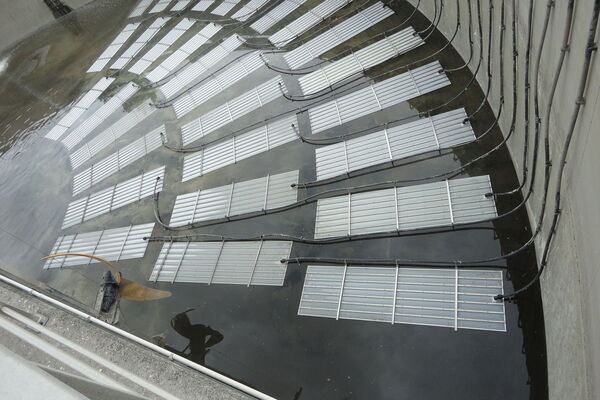

Für die Belüftung des Prozesswasserspeichers haben wir eine neue Station erreichtet und mit zwei Drehkolbenverdichtern ausgerüstet. Zusätzlich wurden die Luftleitungen angepasst und Plattenbelüfter installiert. Mithilfe einer CFD-Simulation haben wir im Vorfeld die optimale Anordnung der Belüftungselemente und Rührwerke ermittelt.

Weitere Maßnahmen

Mit der Entkoppelung und Neuausrüstung der Gebläsestationen ging auch die Erneuerung der Niederspannungsverteilungen einher. Die Automatisierung der Belüftung stellten wir auf eine Gleitdruckregelung um.

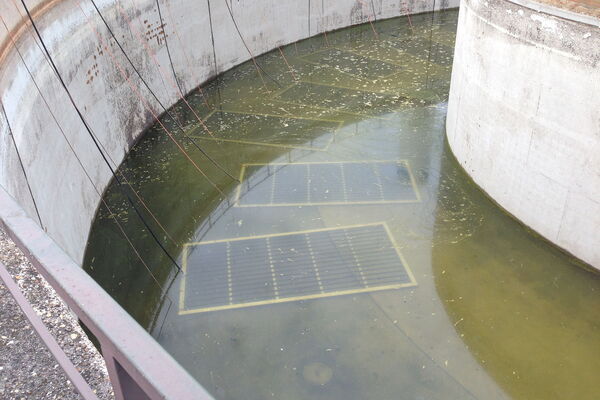

Alle Umbaumaßnahmen haben wir unter Betrieb der Anlage umgesetzt. Bis zum Abschluss setzten wir dabei eine Reinsauerstoffanlage zur Belüftung der Belebung als Provisorium ein.

Auftraggeber
Stadt Borken

Standort
46325 Borken

Projektabschluss
2016

Bauzeit
4 Jahre

Leistungsumfang

Planung, Beratung und Ausführung in den Gewerken Ingenieurbau, Technische Ausrüstung und Örtliche Bauüberwachung
