Außenklärwerk Köln-Weiden

Umfassende Modernisierung der Schlammbehandlung

Das Außenklärwerk in Köln-Weiden weist eine Ausbaugröße von 76 000 Einwohnerwerten auf. Vor unseren Baumaßnahmen waren die ältesten Bauteile seit 1972 in Betrieb. Die maschinelle Schlammentwässerung bestand aus einer Kammerfilterpresse mit einer Schlammkonditionierung mittels Kalk- und Eisen(III)-Chlorid-Zugabe.

Umbau der maschinellen Schlammentwässerung

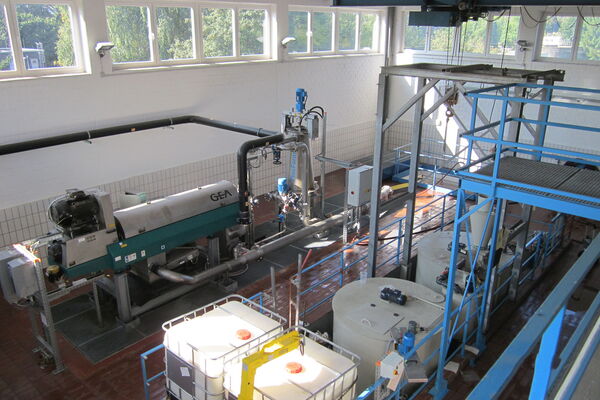

In den Jahren 2006 bis 2016 führten wir umfangreiche Ertüchtigungsmaßahmen des Klärwerks durch. Im Zuge dessen wurde die maschinelle Schlammentwässerung bautechnisch und verfahrenstechnisch auf eine Hochleistungszentrifuge, eine neue polymere Aufbereitungsanlage und ein neues Schlammspeicher- und Austragssystem umgebaut.

Nach Leistungsfahrten von vier Herstellern und nachfolgender Auswertung der Versuchsergebnisse wurde die Auswahl für eine Hochleistungszentrifuge mit einem Durchsatz von 25 Kubikmetern pro Stunde getroffen. Die technische Ausrüstung umfasste außerdem die Neuausrüstung des Zentrifugenbeschickungspumpwerkes als regelbare Exzenterschneckenpumpe und der Aufbereitungsanlage polymerer Flockungshilfsmittel.

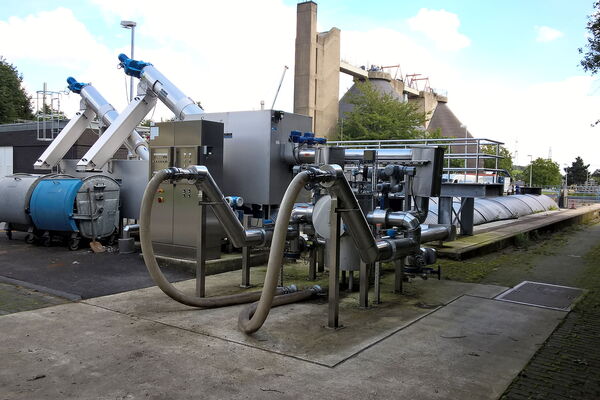

Weil die Umbauarbeiten im laufenden Betrieb geplant und umgesetzt wurden, haben wir temporär eine mobile Schlammentwässerung eingesetzt.

Die Kammerfilterpresse und der Austragsfördereinrichtungen sowie die Lager und Dosiereinrichtungen für Eisen(III)-chlorid, Kalk und polymere FHM haben wir im Zuge der Verfahrensumstellung zurückgebaut.

Neubau des Schlammspeichers als Schubbodencontainer

Eine Besonderheit: Anstelle der Lagerung des entwässerten Schlamms in einem Speichersilo haben wir den Schlammspeicher als Schubbodencontainer mit hydraulischem Verteil- und Schubsystem, Austragsschnecke und Wiegesystem umgesetzt.

Der Speicher mit einem Volumen von 60 Kubikmetern wurde innerhalb des Gebäudes installiert. Die Entleerung erfolgt mittels Einsatzes des Schubbodens, der den Schlamm zum Spiralförderer und der nachfolgenden LKW-Beladung transportiert.

Auftraggeber
Stadtentwässerungsbetrieb Köln

Standort
50859 Köln

Projektabschluss
2020

Bauzeit
12 Jahre

Leistungsumfang

Planung, Beratung und Umsetzung im Ingenieurbau sowie die Örtliche Bauüberwachung.
